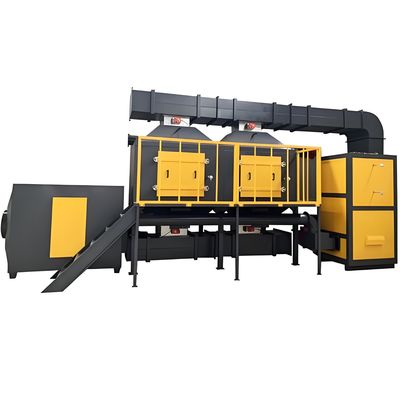

Thiết bị xử lý khí thải đốt xúc tác hấp thụ hấp thụ

Thiết bị xử lý khí thải: Chất hấp thụ và khử hấp thụ + thiết bị đốt xúc tác

(1) Việc giới thiệu thiết bị

Chất hấp thụ và khử hấp thụ carbon hoạt động đề cập đến việc sử dụng các lớp sàng phân tử carbon hoạt động để hấp thụ các chất gây ô nhiễm trong khí thải công nghiệp,và chọn các lớp lọc phân tử thích hợp cho các thành phần khí thải khác nhauKhi lớp lọc phân tử đạt đến độ bão hòa, các chất gây ô nhiễm được khử,và công nghệ đốt xúc tác được sử dụng để oxy hóa sâu các chất hữu cơ trong khí thải công nghiệp thành carbon dioxide và nước, do đó đạt được mục đích thanh lọc.

Thiết bị lọc hấp thụ và khử hấp thụ thường bao gồm đơn vị thu gom khí thải, đơn vị xử lý trước, đơn vị hấp thụ, đơn vị đốt xúc tác, đơn vị hấp thụ, đơn vị trao đổi nhiệt,vv.

(2)Nguyên tắc hoạt động của việc hấp thụ và hấp thụ trong sàng lọc phân tử

Dưới tác động của quạt hấp thụ, khí thải hữu cơ đi vào hộp lọc trước từ lối vào không khí.Các bộ lọc trước lọc và chặn các hạt trong khí thải để ngăn chặn các hạt từ đi vào lớp hấp thụ và tắc nghẽn các micropores lọc phân tử, ảnh hưởng đến hiệu ứng thanh lọc.

Sau đó khí thải thải đi vào các hộp hấp thụ và hấp thụ ở cả hai bên thông qua bộ lọc trước (một lớp cách ly vượt qua được cung cấp ở giữa,và van bypass được mở trực tiếp để xả khi nồng độ khí thải hữu cơ đáp ứng tiêu chuẩn), và lớp hấp thụ trong hộp hấp thụ và khử hấp thụ hấp thụ và lọc khí thải hữu cơ.

Thiết bị đốt xúc tác được sắp xếp trên lớp hấp thụ.Khi lớp hấp thụ của chảo phân tử zeolite (hoặc chảo phân tử cacbon hoạt động) gần với độ bão hòa (nồng độ khí thải đạt đến giá trị đặt), bộ điều khiển PLC tự động đóng van hút không khí, mở van hút không khí đốt xúc tác và máy sưởi điện đốt xúc tác.

Không khí trong lành được làm nóng đến một nhiệt độ nhất định bởi thiết bị tiết kiệm năng lượng dưới tác động của quạt khử và sau đó đi vào lớp hấp thụ để khử.Khí khử hấp thụ đi vào quá trình đốt xúc tác và đốt cháy và oxy hóa thành CO2, H2O và các chất khác dưới tác động của chất xúc tác. khí đốt cháy được thải ra khỏi cửa xả, và sản phẩm không có ô nhiễm thứ cấp.

(3)Phân tích quy trình

1Dòng chảy quá trình phân hủy phân giải và phân hủy xúc tác.Nó bao gồm 2 chất hấp thụ carbon hoạt động và 1 chất phân hủy xúc tác (được bổ sung bởi các quạt áp suất thấp)Sau khi khí thải được xử lý trước để loại bỏ bụi và các chất hạt, nó được gửi đến các chất hấp thụ carbon hoạt động A và B. Khi chất hấp thụ carbon hoạt động A gần bão hòa,khí được xử lý đầu tiên tự động chuyển sang hấp thụ cacbon hoạt tính B (những hấp thụ cacbon hoạt tính A ngừng hoạt động hấp thụ) , và sau đó sử dụng dòng khí nóng để khử và khử chất hấp thụ than hoạt A để khử chất hữu cơ từ carbon hoạt. Trong quá trình khử,khí thải hữu cơ đã được tập trung, và nồng độ đã tăng nhiều lần so với ban đầu, đạt hơn 2000 ppm.và cuối cùng được thải dưới dạng CO2 và H2O.

2 Sau khi khử và khử hoàn thành, chất hấp thụ than hoạt A bước vào trạng thái chờ.hệ thống tự động chuyển đổi trở lại và desorbs và desorbs adsorber carbon hoạt động B cùng một lúcChu kỳ này hoạt động.

Khi nồng độ khí thải hữu cơ đạt trên 2000ppm, đốt tự phát có thể được duy trì trong giường xúc tác mà không cần sưởi ấm bên ngoài.Giải pháp này không chỉ tiết kiệm rất nhiều năng lượng, nhưng cũng làm giảm đầu tư thiết bị vì công suất xử lý của máy phân hủy xúc tác chỉ đòi hỏi 1/5 công suất xử lý khí thải ban đầu (60.000m3/h).Giải pháp này phù hợp cho cả công việc liên tục và gián đoạn.

Việc khử hấp thụ và khử hấp thụ của một chất hấp thụ than hoạt động duy nhất mất khoảng 2-3 giờ.

5 Máy quạt hấp thụ được điều khiển bởi một bộ chuyển đổi tần số và có thể được điều chỉnh theo thể tích không khí cần thiết hoặc áp suất âm ròng tại lối vào thiết bị.
